リークストッパー止水材工法（非ウレタン系）
リークストッパー工法に使用される主剤液と硬化剤液の成分は安全性が高く、いずれの成分も非ウレタン系です。
|
|
|---|
固液二相の三次元網状構造の高弾性含水ゲル化物です。
５０％圧縮変形しても復元性があります。
また、湿潤環境では周囲の水分を吸収する為体積が膨張します 。
◎乾燥環境で乾燥収縮したゲル化物は水分と接触すると再膨
潤する機能によってリ－ク箇所の再漏水はストップします。
◎リ－クストッパ－工法は、主剤液と硬化剤液の二液混合型
です。数秒～数分のゲルタイム設定の場合は、主剤液と硬化
剤液を先端混合型の注入機を選択します。数十分の長時間
ゲルタイム設定の場合、主剤液と硬化剤液は注入機吐出量か
ら算定の注入時間を考慮しバッチのプレミックス量を決定します。
◎硬化時間は、液温と促進剤量により変化します｡
２～３秒の瞬結から数分迄調整できます。
◎含水ゲル化物中の液相は、０℃でも凍結はしません。

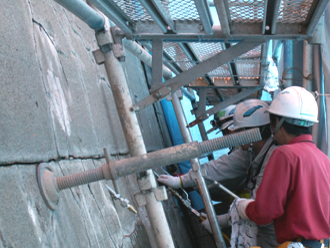

◎削孔を交互（タスキ掛け）に行い、二連式等量先端高圧注
入機により注入します。リ－クストッパ－工法の主剤液と硬化剤
液の混合液は低粘度で微細なクラックに浸透し、ゲルタイム設
定時間でゲル化する為、漏水止水効果があります。
リークストッパー止水材工法 PB工法（疎水性）/W工法（親水性）
☆疎水性ウレタン系止水材の特徴☆◎高発砲・高強度の弾性体を形成します。
◎３０％圧縮変形しても短時間で現状回復します。
◎耐アルカリ性・耐酸性など耐薬品性に優れています。
◎硬化時間は３０～１２０秒。発泡倍率は３～５倍。
◎整泡効果による微細気泡構造が再漏水問題を解消。
◎粘度は３００～５００Ｍｐａ・ｓ/２５℃
◎汎用型電動式高圧一液注入機を使用します。
◎漏水量が少ない場合は、止水材と水とを
先端混合する1.5ショット施工も適用可能。
リ－クストッパ－ＰＢ工法
① １液型の疎水性ウレタン樹脂止水材工法です。
② 疎水性ウレタン樹脂は漏水・湧水箇所の水と直接反応して弾性・高強
度のゲル化物を形成し、短時間に止水効果と周辺土壌に浸透して地盤
強化を発揮します。硬化物（ゲル化物）は，伸縮性，ゴム弾力性のある
三次元網状構造体を形成します。
③ 乾燥環境状態の構造物に注入・充填し硬化物を得るには、注入対象
箇所に事前に水を注入してからリ－クストッパ－ＰＢの原液を注入する工
法、またはリ－クストッパ－ＰＢ原液と水を先端混合する１．５ショットで注入
硬化させます。硬化時間は、液温・樹脂濃度及び硬化促進機能を有す
る配合剤により調整します。
④ 微小なクラックからの漏水には、漏水箇所にそって注入孔を交互（タスキ
掛け）に設置し、汎用型電動式高圧一液注入機により注入します。
リークストッパーＷ工法
① １液型の親水性※ウレタン樹脂止水材工法です。
② 親水性ウレタン樹脂は漏水箇所の水と直接反応し、弾性・強固な
ゲル化物を形成。短時間で止水効果を発揮します。
③ ゲル化物は伸縮性・ゴム弾力性のある三次元網状構造体を形成します。
※「親水性」の主成分は超高分子量の親水性ポリオールとイソシアネートからなるウレタンプレポリマーです。
